Serie Inline 400
Serie Inline 400

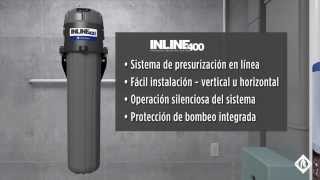

El Inline 400 está diseñado para ser una forma compacta y económica de satisfacer todas sus necesidades de presurización. El diseño simétrico de la unidad permite la fácil instalación (se monta tanto vertical como horizontalmente) a la vez que es compatible con su instalación actual de tuberías.
Aplicaciones
- Presurización del agua de la ciudad
- Presurización del agua desde el tanque cisterna
- Re-presurización después de la filtración
- Presurización de sistemas de irrigación
-
Características
- Utiliza las bombas y motores probados de Franklin Electric para crear el producto más confiable en el mercado
- Controles simples de flujo que aseguran la presión necesaria cada vez que es requerida
- Operación silenciosa
- Se instala vertical u horizontalmente
- Entrada y salida de 1" NPT
- Modelos de 115 V y 230 V disponibles
- Cable con enchufe eléctrico para conexión
- Características de protección: Protección para sobre voltaje/bajo voltaje, operación en seco y sobrecalentamiento
- Potencia nominal del producto: 1/3 hp, 0.246 kW
- Temperatura máxima del agua: 120 °F / 49 °C
-
Rendimiento Hidráulico
GPM HP VOLTS FLUJO (CAUDAL) MODELO LPM 8 15 20 30 40 45 50 60 70 GPM 2 4 6 8 10 12 14 16 18 CARGA EN METROS 10 1/3 115 - 38 37 35 33 31 28 24 20 16 Inline 400 115 V 230 - 38 37 35 33 31 28 24 20 16 Inline 400 230 V Información de Selección
SERIE SUCC/DESC HP VOLTS FASES MODELO NO. DE PARTE INLINE 400 1" x 1" 1/3 115 1 INLINE 400 115 V 92061501 1" x 1" 1/3 230 1 INLINE 400 230 V 92061502 Repuestos y Kits
DESCRIPCIÓN DEL MODELO NO. PARTE Llave para el tanque 305572001 Kit de montaje horizontal 305572002 Kit de reemplazo de PMA - 115 V 305572003 Kit de reemplazo de PMA - 230 V 305572004 Tarjeta de control - 115 V 305572005 Tarjeta de control - 230 V 305572006 Interruptor de presión de entrada 305572007 Interruptor de presión de salida 305572008 Tanque de repuesto 305572009 Cubierta de repuesto 305572010 Base de repuesto 305572011 Capacitor del motor - 115 V 305572012 Capacitor del motor - 230 V 305572013 Cable de alimentación - 115 V 305572014 Cable de alimentación - 230 V 305572015 Kit del pistón de flujo 305572016 O-ring del tanque 305572017 -
DESCRIPCIÓN A B C D E F G H I J K L M N O DIMENSIONES (MILIMETROS) 225 135 45 90 146 35 25 752 444 194 95 225 117 180 216 -
